ANSYS无法选中实体怎么办

问题描述

在前后处理中，利用Vsel、Lsel、Esel等命令进行图形元素选择是高频操作，但当根据坐标进行选择的时候，会出现“选择的结果是一个范围而非坐标指定值”的现象。

举个例子，如在某箱梁模型中，我想选择位于x=60.6处的截面，选择命令为：

lsel,s,loc,x,60.6

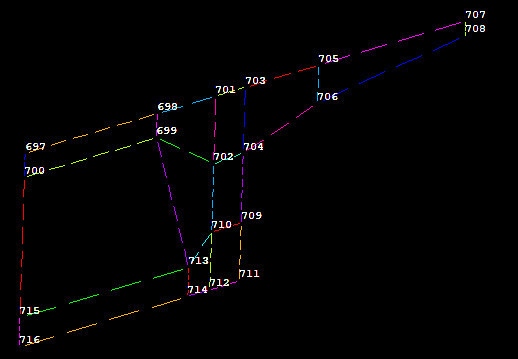

选择结果如下：

发现选择结果和预期的不符，结果是选择了x=60.0~60.6这个范围的线。

原因

这是由于ANSYS软件内设的容差导致的，尤其是当待选图形元素周围有较小尺寸图素时，容易其一并选择了。

解决方案

可以转而通过根据长度等进行选择，最简单的解决方案是用一个较小的范围来“框选”，例如对于本例的命令进行修改如下：

lsel,s,loc,x,60.6-0.05,60.6+0.05

结果如下：

这样就达到我们的目的了。
