定义188单元截面形状的时候，要用到一个“方向点”的概念。尤其是模型中梁单元布置种类较多，无法做到都与默认的坐标系统相一致的情况，更是需要用到这个方向点。
方向点在建模的过程中并不是可有可无的，对于开口截面，方向点可以通过开口方向直观地看出来。但闭口截面也是需要设置方向点的，如果不设置，很可能出现实际单元的高和宽数据，同secdata命令中设置的高和宽数值不符合的情况，造成程序自动计算的惯性矩出现错误。将来在后处理的时候，输出主轴方向的结构响应，很可能就会出问题。再者，关键点实在不是什么复杂的技术，还是设置的为好，下面是我做的几个小例子，仅供参考。
命令：
LATT, MAT, REAL, TYPE, --, KB, KE, SECNUM
其中，KB,KE是指可以添加的两个方向点，通常我们只需要一个方向点就可以了。
!方向点总结
finish
/clear
/prep7
ET,1,BEAM188
MP,EX,1,3.45E10
MP,NUXY,1,0.167
MP,DENS,1,2600
k,1,
k,2,10,
!四个方向的关键点，做测试用
k,3,5,5,
k,4,5,,5
k,5,5,,-5
k,6,5,-5
l,1,2

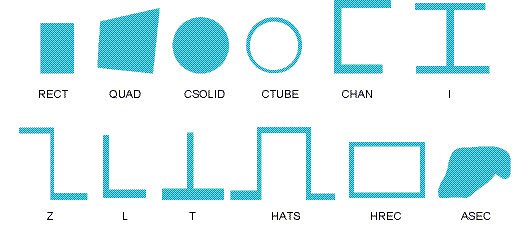

sectype,1,beam,RECT,,0
secdata,1,2,
latt,1,1,1,,3,,1
esize,1
lmesh,all
/eshape,1
eplot
lclear,all

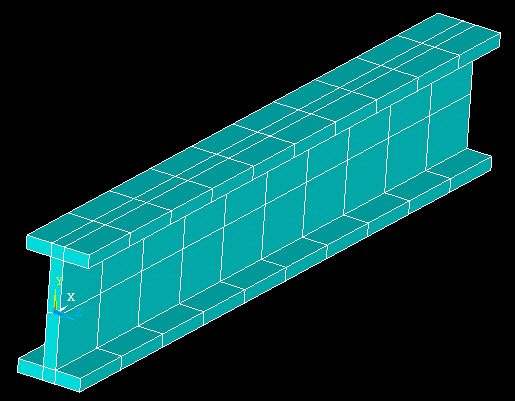

sectype,2,beam,I,,0
secdata,1,1,2,0.2,0.2,0.2
latt,1,1,1,,3,,2
esize,1
lmesh,all
/eshape,1
eplot
lclear,all
sectype,3,beam,L,,0
secdata,1,2,0.3,0.15
latt,1,1,1,,3,,3
esize,1
lmesh,all
/eshape,1
eplot
如果把上面的 latt,1,1,1,,3,,3 改成latt,1,1,1,,4,,3，则梁的形状变为：
同理，设置方向点为关键点5、6的情况，梁也会有相应的变化
lclear,all
sectype,4,beam,L,,0
secdata,1,2,0.3,0.15
latt,1,1,1,,3,4,4
esize,1
lmesh,all
/eshape,1
eplot

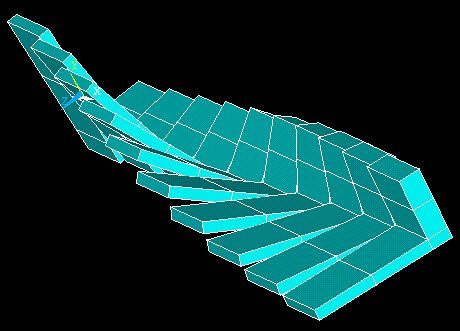

设置两个关键点的效果
lclear,all
sectype,5,beam,CHAN,,0
secdata,1,1,2,0.2,0.2,0.1
latt,1,1,1,,6,,5
esize,1
lmesh,all
/eshape,1
eplot
